Плоский цилиндрический привод серии TNC

Главная / Каталог продукции / Мотор-редукторы / Цилиндрические мотор-редукторы /

Плоский цилиндрический привод серии TNC является очень промышленным приводом и может применяться в любых производственных целях. Наличие дополнительных опций позволяют агрегату легко адаптироваться под технические условия заказчика. Изготавливаются мотор-редукторы из прочных материалов на современном производстве компанией TOS-ZNOJMO в Чехии.

Цена: по запросу заказчика

Схема типового обозначения

TNC53-71-20-4.0-1-1

TNC - серия;
5 - типоразмер;
3 - количество ступеней;
71 - передаточное число;
20 - частота вращения выходного вала, об/мин;
4,0 - мощность электродвигателя, кВт.

Общее описание:

Без использования электродвигателей возможны следующие варианты устройств:

Входной цилиндрический вал, отсутствие установленного двигателя, фланец IM 3641 FT ** (OM B14 FT ***);
Фланец меньшего размера В14 без двигателя с фланцем IM 3641 FT ** (IM B14 FT ** );
Фланец большего размера В14 без двигателя с фланцем IM 3041 (IM B5)

1 - исполнение без фланца крепежного типа (2 - исполнение с фланцем);
1 - монтажная позиция.

Максимальные значения мощности

Значения номинальной мощности для коэффициента Sm= 1 при n1= 1400 мин-1
Тип	Передаточное отношение i	Обороты n2[ мин-1]	Мак. выходной крутящий момент M2max[ Нм ]	Макс. мощность на входе Р1[kW]
TNC 12	7,2	194	84	1,80
	8,0	175	78	1,50
	9,1	154	71	1,21
	11,1	126	65	0,90
	12,9	109	63	0,75
	14,8	95	173	1,80
	16,6	84	161	1,50
	18,8	74	147	1,21
	22,9	61	134	0,90
	26,7	52	130	0,75
TNC 13	31,4	45	147	0,72
	35,2	40	164	0,72
	39,7	35	170	0,66
	48,5	29	189	0,60
	52,2	27	186	0,55
	56,4	25	190	0,52
	61,1	23	190	0,48
	71,0	20	189	0,41
	79,5	18	196	0,38
	89,8	16	204	0,35
	109,8	13	213	0,30
	127,5	11	215	0,26
	138,3	10	224	0,25
TNC 22	6,2	226	157	3,90
	7,0	200	177	3,90
	8,1	173	189	3,60
	9,3	151	199	3,30
	10,9	128	212	3,00
	11,1	126	281	3,90
	12,6	111	294	3,60
	13,0	108	222	2,64
	14,4	97	287	3,08
	16,6	84	284	2,64
	19,5	72	278	2,20
	23,2	60	271	1,80
TNC 23	30,4	46	355	1,80
	34,6	40	348	1,55
	39,6	35	367	1,43
	45,8	31	359	1,21
	53,6	26	340	0,98
	63,8	22	343	0,83
	71,9	19	349	0,75
	81,7	17	371	0,70
	93,5	15	370	0,61
	108,2	13	386	0,55
	126,7	11	394	0,48
	150,9	9	401	0,41
TNC 32	4,6	304	295	9,90
	5,3	264	321	9,35
	6,1	230	326	8,25
	7,2	194	334	7,15
	8,5	165	485	8,80
	9,8	143	489	7,70
	11,4	123	488	6,60
	13,4	104	478	5,50
TNC 33	25,5	55	661	4,00
	29,1	48	622	3,30
	33,5	42	621	2,86
	38,9	36	610	2,42
	45,8	31	623	2,10
	54,8	26	639	1,80
	60,1	23	428	1,10
	68,6	20	489	1,10
	78,9	18	562	1,10
	91,7	15	654	1,10
	107,8	13	734	1,05
	128,9	11	752	0,90
	154,8	9	752	0,75
TNC 42	4,4	318	359	12,60
	4,9	286	359	11,30
	5,6	250	374	10,30
	6,8	206	383	8,70
	7,9	177	415	8,10
	9,2	152	411	6,90
	9,9	141	808	12,60
	10,1	139	412	6, 30
	11,1	126	813	11,30
	12,6	111	841	10,30
	15,4	91	868	8,70
	17,8	79	934	8,10
	20,9	67	935	6,90
	22,9	61	935	6,30
TNC 43	30,9	45	1211	6,05
	34,7	40	1304	5,80
	39,2	36	1321	5,20
	47,9	29	1242	4,00
	55,5	25	1295	3,60
	65,2	21	1301	3,08
	71,1	20	1216	2,64
	79,8	18	1319	2,55
	90,2	16	1403	2,40
	110,2	13	1393	1,95
	127,7	11	1448	1,75
	150,1	9	1459	1,50
	164,0	9	1403	1,32
TNC 52	4,5	311	519	18,70
	5,3	264	602	18,70
	6,0	233	634	17,60
	7,4	189	691	15,40
	8,6	163	746	14,30
	9,3	151	757	13,20
	10,2	137	761	12,10
	11,0	127	1268	18,70
	13,1	107	1489	18,70
	14,8	95	1585	17,60
	18,2	77	1728	15,40
	21,1	66	1860	14,30
	25,1	56	1872	12,10
TNC 53	31,1	45	2267	11,25
	37,0	38	2345	9,78
	41,9	33	2349	8,65
	51,4	27	2498	7,50
	59,9	23	2562	6,60
	65,1	22	2578	6,11
	71,0	20	2618	5,69
	79,0	18	2176	4,25
	94,0	15	2498	4,10
	106,5	13	2761	4,00
	130,7	11	2820	3,33
	152,2	9	2959	3,00
	165,3	8	2924	2,73
	180,4	8	2923	2,50

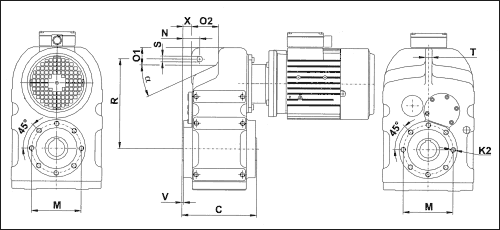

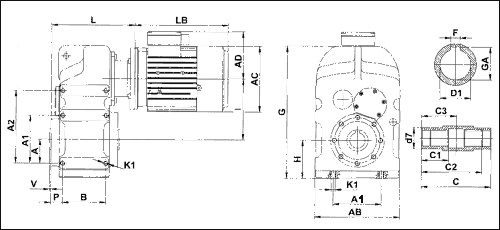

Габаритные и присоединительные размеры

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ TNC

	A	A1	A2	B	P	L	I	G	H	AB	C	C1	C2	C3	K1
TNC 1_	31	-	115	77	20	156	112	248	74,5	165	122	63-34	105	61	M8x18
TNC 2_	43	-	145	93	28	192	131	272	80	180	155	80-50	132	77,5	M10x18
TNC 3_	62,5	125	190	112	30,5	216,5	159	346	100	220	180	70-70	156	90	M12x18
TNC 4_	70	140	240	140	32,5	250	200	425	123	270	210	70-70	183	105	M16x20
TNC 5_	100	200	310	165	38	301	247	541	165	330	243	80-80	210	121,5	M16x20
